오차역전파법: 효율적인 기울기 계산의 핵심

계산 그래프와 연쇄법칙의 원리를 이해했다면 이제 실제 신경망의 각 구성 요소를 계층(Layer)으로 구현해보자. 각 계층은 순전파와 역전파를 모두 구현하여 효율적인 기울기 계산을 가능하게 한다.

단순한 계층 구현하기

곱셈 계층(Multiplication Layer)

곱셈 노드의 역전파는 순전파의 입력 신호를 서로 바꾼 값을 곱해서 하류로 보낸다.


class MulLayer:
    def __init__(self):
        self.x = None
        self.y = None

    def forward(self, x, y):
        self.x = x  # 역전파를 위해 순전파 입력 저장
        self.y = y
        out = x * y
        return out

    def backward(self, dout):
        dx = dout * self.y  # x와 y를 바꾼다
        dy = dout * self.x
        return dx, dy

핵심 포인트:

forward(): x와 y를 곱한 결과를 반환하며, 입력값을 저장한다
backward(): 상류에서 온 미분(dout)에 순전파 때의 값을 서로 바꿔 곱한다
곱셈 노드는 순전파의 입력값이 필요하므로 반드시 저장해야 한다

덧셈 계층(Addition Layer)

덧셈 노드의 역전파는 상류에서 온 미분을 그대로 하류로 전달한다.


class AddLayer:
    def __init__(self):
        pass  # 저장할 값이 없음

    def forward(self, x, y):
        return x + y

    def backward(self, dout):
        dx = dout * 1  # 그대로 전달
        dy = dout * 1  # 그대로 전달
        return dx, dy

활성화 함수 계층 구현하기

ReLU 계층

ReLU 함수와 그 미분:

\[y = \begin{cases}x & (x > 0) \\0 & (x \leq 0)\end{cases}\] \[\frac{\partial y}{\partial x} = \begin{cases}1 & (x > 0) \\0 & (x \leq 0)\end{cases}\]


class Relu:
    def __init__(self):
        self.mask = None

    def forward(self, x):
        self.mask = (x <= 0)  # 0 이하인 위치를 True로 표시
        out = x.copy()
        out[self.mask] = 0    # 0 이하인 위치를 0으로 설정
        return out

    def backward(self, dout):
        dout[self.mask] = 0   # 순전파 때 0 이하였던 위치는 0으로
        dx = dout
        return dx

ReLU 역전파의 특징:

순전파에서 x > 0이면 역전파에서 그대로 통과
순전파에서 x ≤ 0이면 역전파에서 신호 차단 (0 전달)
mask 배열을 사용하여 효율적인 벡터 연산 수행

Sigmoid 계층

Sigmoid 함수: $y = \frac{1}{1+\exp(-x)}$

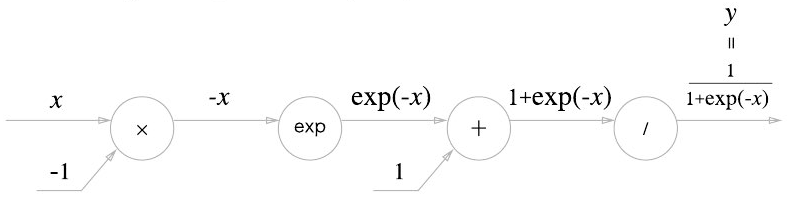

Sigmoid 계층의 계산 그래프(순전파)

역전파 과정 분석

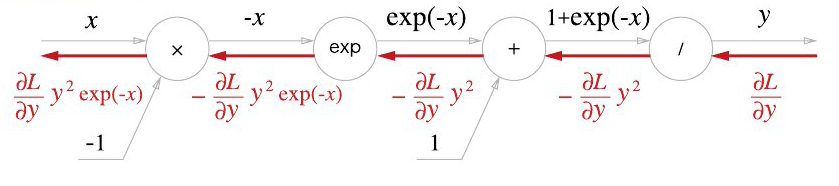

Sigmoid 계층의 계산 그래프

복잡한 계산 그래프를 단계별로 분석하면:

’/’ 노드: $y = \frac{1}{x}$의 미분은 $-\frac{1}{x^2} = -y^2$
’+’ 노드: 상류 값을 그대로 전달
‘exp’ 노드: $y = \exp(x)$의 미분은 $\exp(x)$
‘×’ 노드: 순전파 입력을 서로 바꿔서 곱함

최종 결과: $\frac{\partial L}{\partial y} y^2 \exp(-x) = \frac{\partial L}{\partial y} y(1-y)$

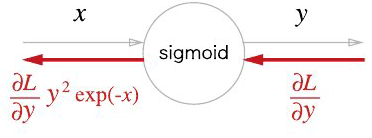

Sigmoid 계층의 계산 그래프(간소화 버전)


class Sigmoid:
    def __init__(self):
        self.out = None

    def forward(self, x):
        out = 1 / (1 + np.exp(-x))
        self.out = out  # 역전파를 위해 출력 저장
        return out

    def backward(self, dout):
        dx = dout * (1.0 - self.out) * self.out  # y(1-y)
        return dx

Sigmoid 역전파의 특징:

복잡한 중간 계산 과정을 간소화할 수 있다
순전파의 출력값(self.out)만으로 역전파 계산이 가능하다
y(1-y) 형태로 매우 간단하게 표현된다

Affine/Softmax 계층 구현하기

Affine 계층

신경망의 순전파에서 수행하는 행렬 곱은 기하학에서 Affine Transformation이라고 한다.

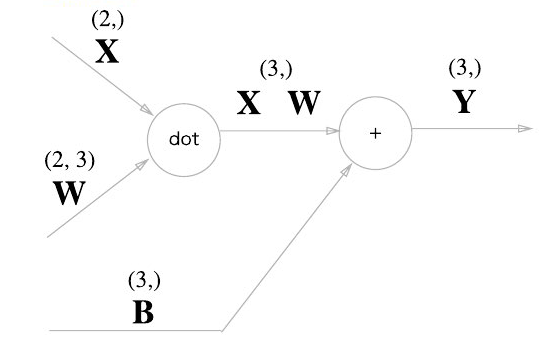

Affine 계층의 계산 그래프: 변수가 행렬임에 주의.

수식: $Y = X \cdot W + B$

역전파 공식:

$\frac{\partial L}{\partial X} = \frac{\partial L}{\partial Y} \cdot W^T$
$\frac{\partial L}{\partial W} = X^T \cdot \frac{\partial L}{\partial Y}$
$\frac{\partial L}{\partial B} = \frac{\partial L}{\partial Y}$

배치용 Affine 계층


class Affine:
    def __init__(self, W, b):
        self.W = W
        self.b = b
        self.x = None
        self.original_x_shape = None
        # 가중치와 편향의 미분
        self.dW = None
        self.db = None

    def forward(self, x):
        # 다차원 입력을 2차원으로 변환
        self.original_x_shape = x.shape
        x = x.reshape(x.shape[0], -1)
        self.x = x

        out = np.dot(self.x, self.W) + self.b
        return out

    def backward(self, dout):
        dx = np.dot(dout, self.W.T)
        self.dW = np.dot(self.x.T, dout)
        self.db = np.sum(dout, axis=0)  # 배치 차원에서 합계

        # 원래 입력 형상으로 복원
        dx = dx.reshape(*self.original_x_shape)
        return dx

배치 처리의 핵심:

편향의 역전파: 각 데이터의 역전파 값이 편향의 원소에 모여야 한다
axis=0으로 배치 차원에서 합계를 구한다
형상 변환: 다차원 입력을 2차원으로 변환 후 원래 형상으로 복원

Softmax-with-Loss 계층

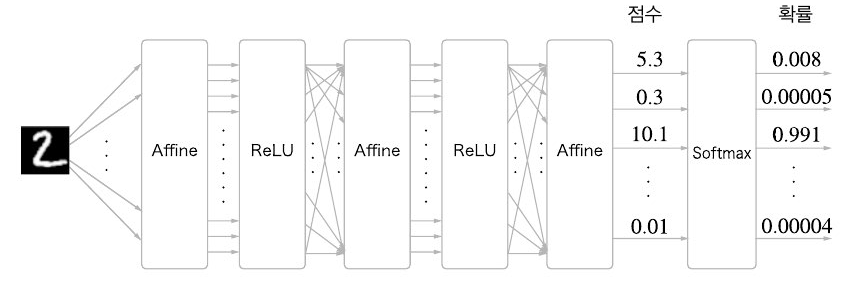

추론 vs 학습에서의 Softmax

추론 시:

Softmax 계층이 불필요하다
가장 높은 점수(score)만 알면 되기 때문

학습 시:

Softmax 계층이 필요하다
손실 함수 계산을 위해 확률 분포가 필요

Softmax-with-Loss 계층의 역전파

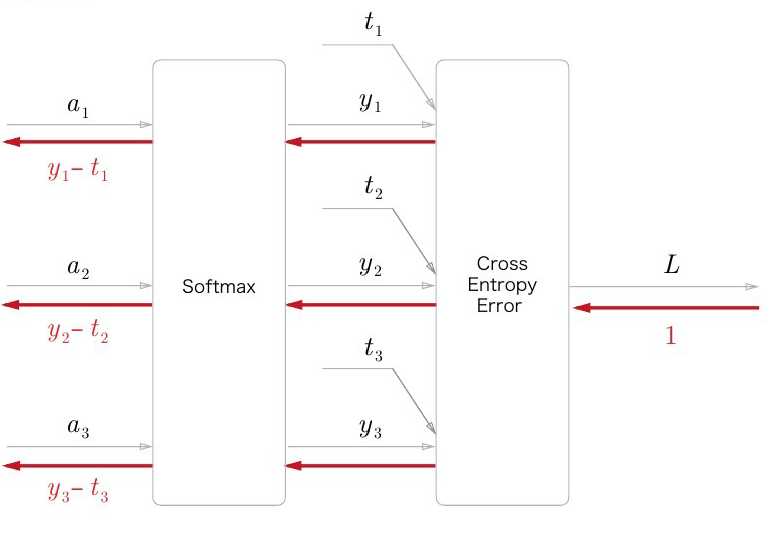

간소화한 Softmax-with-Loss 계층의 계산 그래프

놀라운 결과: Softmax 계층의 역전파는 $(y_1 - t_1, y_2 - t_2, y_3 - t_3)$라는 말끔한 결과를 낸다.

의미:

$(y_1, y_2, y_3)$: Softmax 계층의 출력
$(t_1, t_2, t_3)$: 정답 레이블
출력과 정답의 차이가 그대로 역전파된다

왜 이렇게 간단할까?

이는 우연이 아니라 교차 엔트로피 오차가 그렇게 설계되었기 때문이다. 마찬가지로 회귀에서 항등 함수와 오차제곱합을 사용하는 이유도 같다.

구체적인 예시

예시 1: 큰 오차

정답: (0, 1, 0), 출력: (0.3, 0.2, 0.5)
역전파: (0.3, -0.8, 0.5) → 큰 오차 전파

예시 2: 작은 오차

정답: (0, 1, 0), 출력: (0.01, 0.99, 0.0)
역전파: (0.01, -0.01, 0.0) → 작은 오차 전파

구현


class SoftmaxWithLoss:
    def __init__(self):
        self.loss = None  # 손실
        self.y = None     # softmax 출력
        self.t = None     # 정답 레이블

    def forward(self, x, t):
        self.t = t
        self.y = softmax(x)
        self.loss = cross_entropy_error(self.y, self.t)
        return self.loss

    def backward(self, dout=1):
        batch_size = self.t.shape[0]

        if self.t.size == self.y.size:  # 원-핫 인코딩인 경우
            dx = (self.y - self.t) / batch_size
        else:  # 레이블 형태인 경우
            dx = self.y.copy()
            dx[np.arange(batch_size), self.t] -= 1
            dx = dx / batch_size

        return dx

마무리

각 계층의 구현을 통해 오차역전파법의 실제 동작을 이해할 수 있다. 각 계층은 독립적으로 순전파와 역전파를 수행하며, 이들을 조합하여 전체 신경망을 구성한다.
