UE5 C++ | Warehouse Wreckage, Collision과 정적 조명 빌드 (유데미)

언리얼 강의 중 Section 2를 정리한 네번째 글입니다.

게시 2025/05/14 업데이트 2025/05/19

By Shin Min Geun

8 분읽는 시간

강의 정보 🎓

강의명: Unreal Engine 5 C++ Developer: Learn C++ & Make Video Games
플랫폼: 유데미
현재 섹션: Section 2 - Warehouse Wreckage
주요 내용: 콜리전과 콜리전 메쉬, 정적 조명 빌드에 대해 다루었다.

Static Mesh 조립과 물리 시뮬레이션 🧩

SM_Rack 액터는 Static Mesh Component 1개만을 포함하고 있다.
두 개의 액터를 마치 잘 조립한 것처럼 배치해도 실제 물리 시뮬레이션을 하면 서로 분리되기 쉽다.

해결법

하나의 메쉬를 다른 액터의 Static Component 하위 요소로 드래그 앤 드롭

자동으로 차일드 컴포넌트가 됨

이 상태에서 최상위 부모 컴포넌트만 Simulate Physics를 활성화하면
→ 의도한 물리 환경이 잘 구성됨

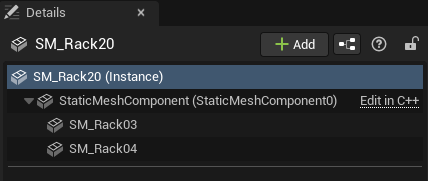

[ 다음처럼 부모-자식 관계가 된다 ]

💡 받침대의 Collision은 작동하지 않을 것이라고 예상했는데 실제로는 잘 작동했다. → Physics 설정과 Collision 설정은 별개라는 것을 알게 되었다.

Colision Mesh 🪢

언리얼 엔진에서 충돌을 판정하는 데 사용하는 단순화된 형태의 메쉬를 말한다. 게임에서 눈에 보이는 정밀한 모델(mesh)은 물리 연산에 그대로 사용되지 않으며, 대신 더 단순한 형태의 Collision Mesh가 사용된다.

View 모드에서 확인하는 방법

Wireframe 모드:
→ 모델의 실제 렌더링용 정밀 메쉬를 보여준다.
→ 물리 충돌에는 사용되지 않는다.
Player Collision 모드:
→ 물리 엔진이 사용하는 충돌 판정용 단순화된 메쉬를 확인할 수 있다.
→ 눈에 보이지는 않지만, 충돌 감지에는 이 형태가 사용된다.

콜리전 설정 확인

콘텐츠 브라우저에서 애셋(Static Mesh 등)을 더블 클릭하면 상세 창이 열린다.
상단 바에서 Collision 메뉴를 클릭하면 다양한 종류의 콜리전 형태를 확인할 수 있다:
- Box, Sphere, Capsule, Convex Hull 등
이 옵션을 통해 직접 콜리전 메쉬를 생성하거나 수정할 수 있다.

콜리전 메쉬는 어떻게 생성될까?

언리얼은 Static Mesh를 임포트할 때 자동으로 콜리전 메쉬를 생성하기도 한다.

이때 기준은 다음과 같다:

임포트된 메시의 복잡도
FBX 파일 내에 포함된 커스텀 콜리전 정보 여부
자동 생성 옵션 여부 (Auto Generate Collision 등)

하지만, 때때로 예상과 다른 형태로 생성되거나, 원하는 충돌 형태와 맞지 않는 경우도 있다고 한다..

→ 이럴 땐 수동으로 단순한 콜리전을 만들거나, 복잡한 메시의 경우 Use Complex Collision as Simple 옵션을 켜는 경우도 있다.

Build Lighting Only ⚠️

카메라 상에서 회전을 시킬 때마다 조명이 이상하게 비치는 문제가 발생하였다.

해결법

Build → Build Lighting Only를 실행했을 때 문제가 해결된 이유는 라이트맵(lightmap)이 다시 베이킹되면서 잘못된 조명 정보가 정리되었기 때문입니다.

Build Lighting Only의 역할

정적인 조명 정보 (Lightmap)를 새로 계산하여 씬에 적용
BSP나 Static Mesh의 UV를 기준으로 정확한 그림자 생성
잘못된 이전 조명 데이터를 제거하여 깔끔하게 반영

왜 Build를 해야 하는가?

언리얼 엔진에서는 정적 조명(Static Lighting)을 사용하는 경우, 실시간으로 라이트나 그림자 계산을 하지 않고 Lightmass라는 조명 베이커가 미리 텍스처 형태의 조명 정보(라이트맵)를 구워서 저장한다.

하지만…

지오메트리 브러쉬(BSP)를 수정하거나 이동
라이팅 관련 설정 변경 (예: Sky Light / Directional Light 위치 변경)
조명 모드 변경 (Static → Stationary 등)

이런 변경을 하고도 라이팅을 다시 빌드하지 않으면, 이전의 구식 조명 정보가 장면에 그대로 남아 있게 됩니다. 이 때문에 빛이 새어보이거나, 그림자가 깨져 보이는 등의 문제가 생기게 된다.

참고

BSP는 기본적으로 프로토타이핑용이라 라이트맵 자동 생성이 정확하지 않은 경우가 많으므로 작업이 완료되면 Static Mesh로 변환 후 라이트맵을 수동으로 설정하는 것이 좋다.

요약 및 느낀점 📝

두 개 이상의 액터의 올바른 물리 구현을 위해서는 메쉬 간의 부모-자식관계를 만들어서 부모에게만 물리 환경을 주는 방식으로 해결 할 수 있다.
콜리젼 메쉬의 경우 상세 창에서 수정 할 수 있으며 이것이 물리 환경에서 상호 작용한다.
Build Lighting Only를 통해서 정적 조명의 정보에 영향이 있을때마다 새로 빌드를 해주어 버그를 없애야 한다.

느낀점 💡
Physics를 키지 않았다고 Collision이 발생하지 않는다는 생각을 가지고 있었는데 기본적으로 다른 개념이라는 것을 깨달았다. 또한 조명의 경우 역시 신경 써야 할점이 많다는 것을 느낄 수 있었다.

다음 포스트 🧭

다음 포스트에서는 블루프린트 함수에 관해서 자세히 알아보고 섹션 2를 마무리 할 예정
